Schlüter Fliesen Profile mit LIPROTEC LED-Modul LLPM 250cm

Anwendung und Funktion

Schlüter-LIPROTEC-LLPM/-LLP/-LLPE sind LED-Module aus einem flexibel vollummantelten LED-Schlauch mit homogener Lichtstreuung und einem Aufnahmeprofil aus Aluminium oder gebürstetem Edelstahl. Die LED-Module sind wahlweise mit fixen Farbtemperaturen von 3000 K oder 4900 K im Weißlichtbereich oder im farbigen Lichtbereich RGB+W erhältlich. Letzteres ermöglicht das Einstellen von mehr als 16 Millionen unterschiedlichen Farbtönen und Farbtemperaturen von 2500 K – 6500 K.

Die Trägerprofile erlauben den Einsatz in Bereichen mit erhöhten Umgebungseinflüssen ab einer Bauhöhe von 11 mm. Möglich sind Einbauten in Wände, Decken und Duschbereiche. In weniger belasteten Innenbereichen können die LED-Module Schlüter-LIPROTEC-LLPM in Verbindung mit weißen LED-Schläuchen auch im Fußbodenbereich eingebaut werden (siehe Legende Einsatzgebiete). Für den Einsatz in Poollandschaften ist das LED-Modul Schlüter-LIPROTEC-LLPM in Aufnahmeprofilen aus Edelstahl V4A einzusetzen.

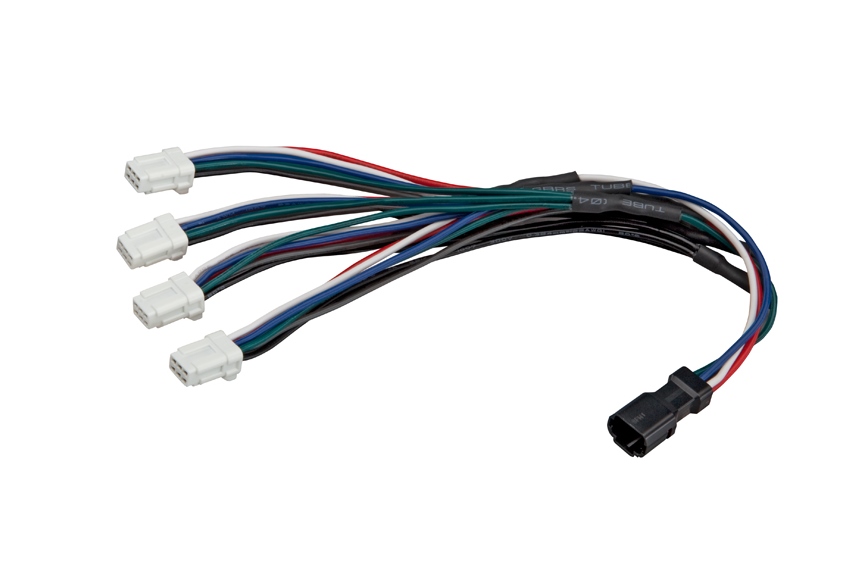

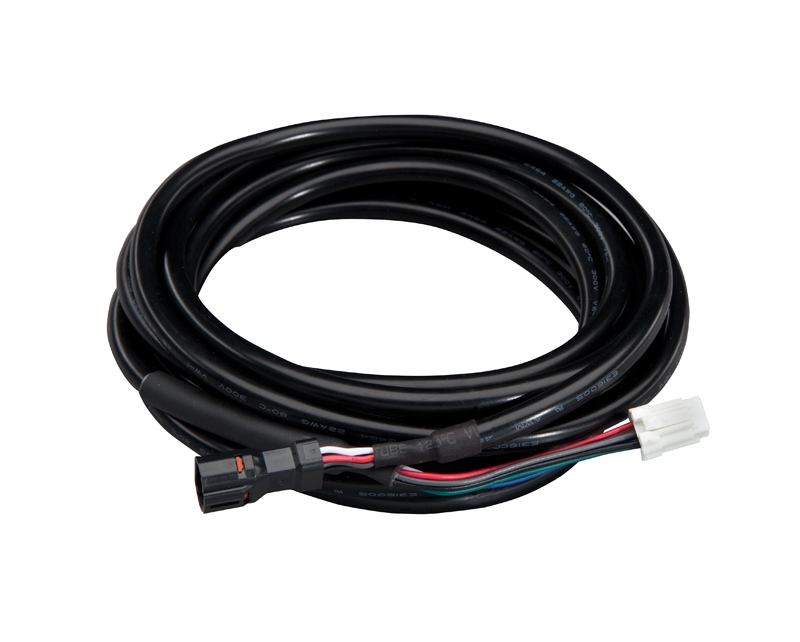

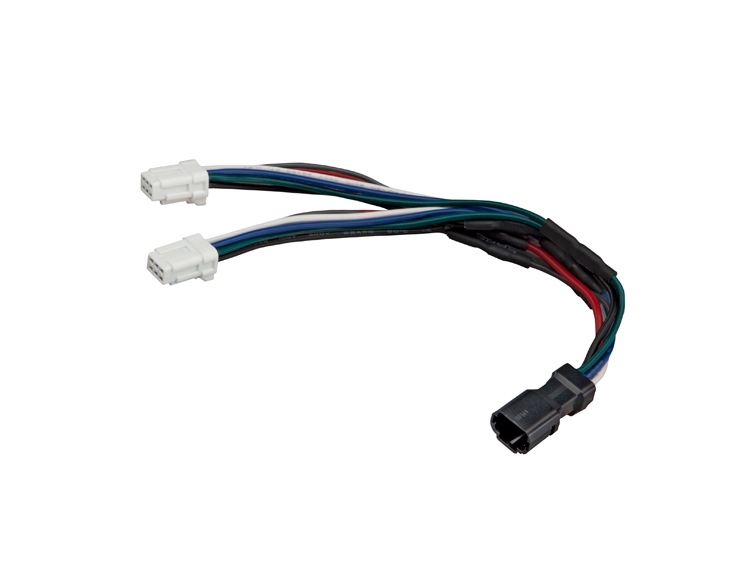

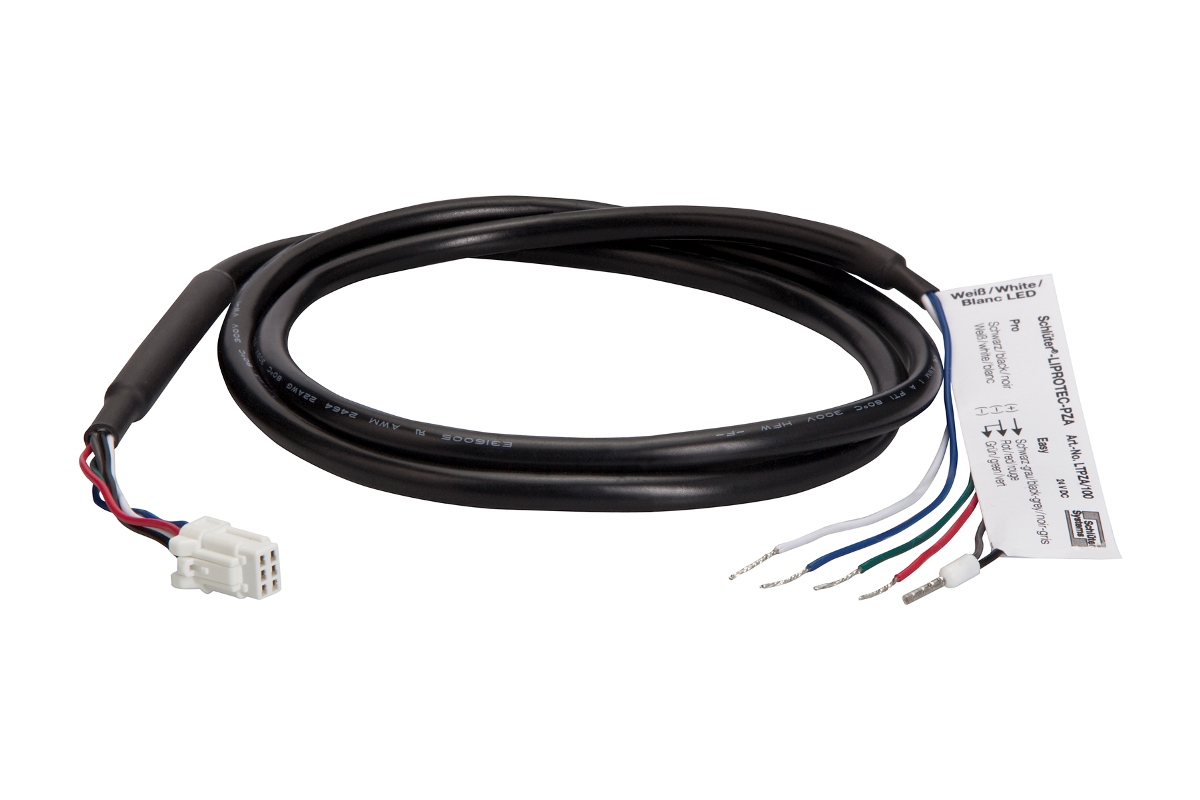

Die LED-Module sind in unterschiedlichen Längen als steckbare Plug & Play-Varianten ausgelegt. Die LED-Schläuche lassen sich an den markierten Schnittpunkten (WW / NW in den Abständen von 25 mm, RGB+W in den Abständen von 62,5 mm) kürzen und über die beiliegenden Endkappen-Sets IP-konform verschließen. Die LED-Module lassen sich je nach Lichtausprägung in einer Anlage über Kabelverbindungen und Y-Weichen verbinden. Netzteile und die für das RGB+W System notwendige Bluetooth- Steuerung sind ebenfalls als steckbare Plug & Play-Variante ausgeführt und erleichtern so die Montage. Systemkonformes Zubehör wie Profil-Endkappen, Kabelverbindungen, Verteiler und Hohlwanddosen mit Abdichtungsfunktion sind erhältlich.

Schlüter-LIPROTEC-LLPM

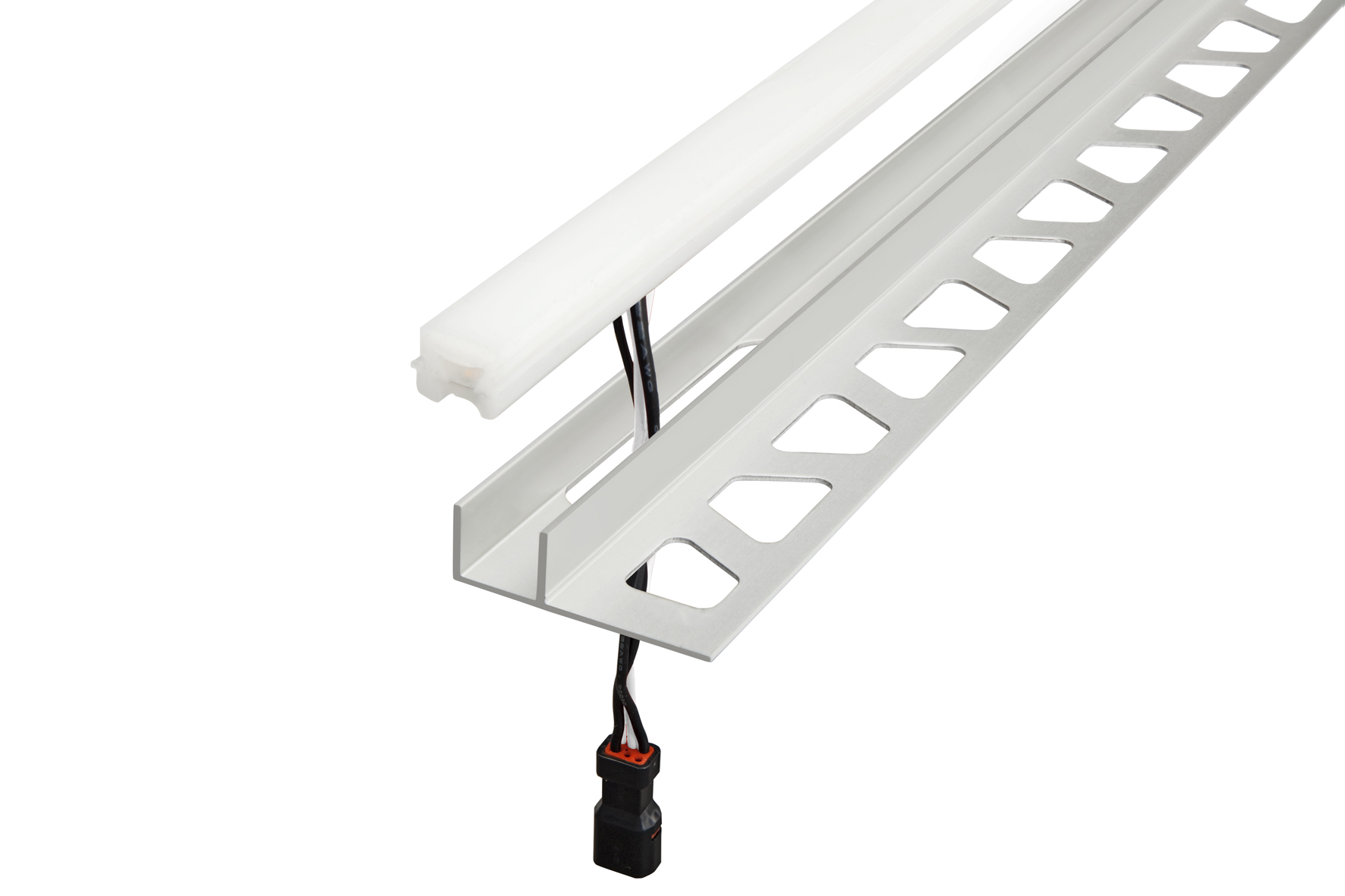

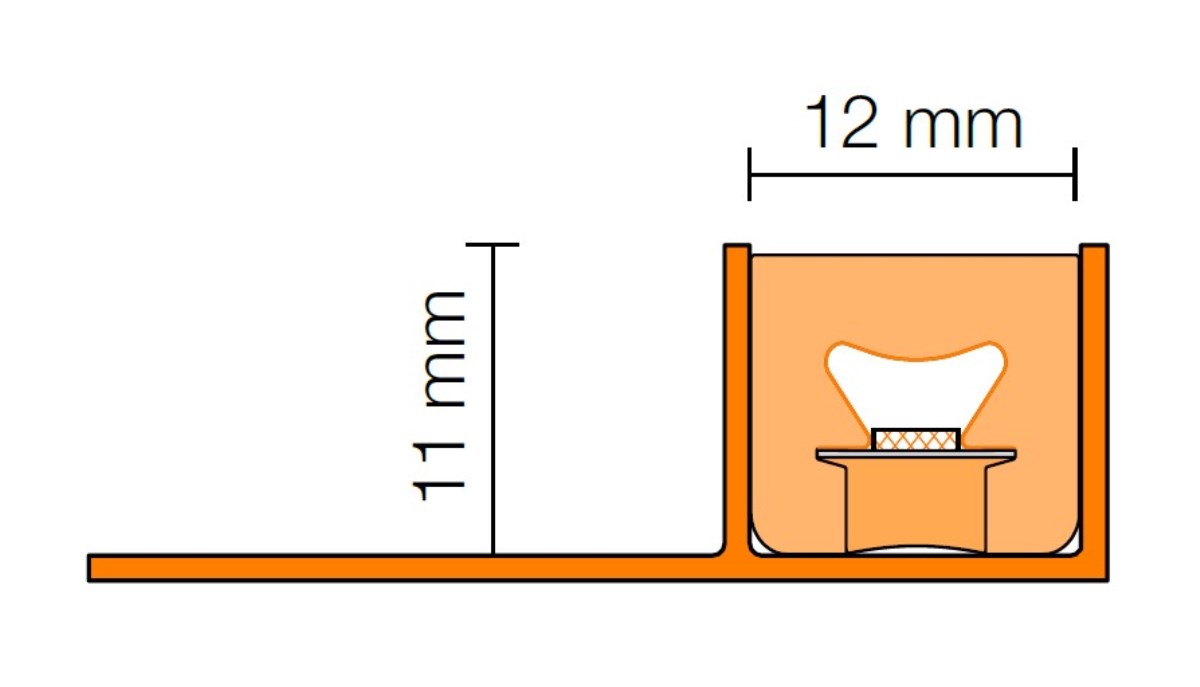

Das LIPROTEC-Modul mit dem Aufnahmeprofil Schlüter-DECO-SG aus eloxiertem Aluminium oder Edelstahl (V4A) mit trapezgelochtem Befestigungsschenkel ermöglicht eine Akzentbeleuchtung als lineare Lichtlinie im farbigen Lichtbereich RGB+W. Für den Einsatz in Poollandschaften sind LED-Module LIPROTEC-LLPM mit Aufnahmeprofilen aus Edelstahl V4A erforderlich. Das weiß leuchtende LED-Modul ist in der Einbautiefe von 11 mm erhältlich und erlaubt so einen flächenbündigen Einbau in Fliesendicke auch im Bodenbereich. Bei der RGB+W-Variante, für den Wand- und Deckenbereich steht der LED-Schlauch ca. 3 mm aus dem Profil hervor. (Siehe auch Produktdatenblatt 2.16 Schlüter-DECO-SG).

Geeignete Einsatzbereiche:
·       Duschbereiche
·       Wandbereiche
·       Deckenbereiche
·       Privat genutzte Bodenbereiche
·       Poollandschaften, nicht in Unterwasserbereichen (erhöhte Resistenz gegen Chlor)

Schlüter-LIPROTEC-LLP
Das Aufnahmeprofil aus eloxiertem Aluminium mit einer Einbautiefe von 17 mm kann flächenbündig eingesetzt werden (siehe Produktdatenblatt 15.5 Schlüter- LIPROTEC-LL). Eine Akzentbeleuchtung als lineare Lichtlinie wird im farbigen Lichtbereich RGB+W ermöglicht. Für die einfache Montage steht ein KERDIBOARD- K Montagemodul mit vorgefrästen Nuten zur Aufnahme der Profile bzw. der LIPROTEC-ZKK Kabelkanäle zur Verfügung.

Geeignete Einsatzbereiche:
·       Duschbereiche
·       Wandbereiche
·       Deckenbereiche

Schlüter-LIPROTEC-LLPE

Dieses LIPROTEC-Modul kann in Raumaußenecken bzw. Rauminnenecken als Akzentbeleuchtung eingebaut werden – im Duschbereich ausschließlich mit vertikaler Ausrichtung. Das Aufnahmeprofil Schlüter- LIPROTEC-LLE besteht aus eloxiertem oder farbig beschichtetem Aluminium (siehe Produktdatenblatt 15.7 Schlüter- LIPROTEC-LLE).

Geeignete Einsatzbereiche:
·       Duschbereiche
·       Rauminnenecke
·       Raumaußenecke

• Hinweis: Endkappe inkl. Dichtmittel zum Kürzen des LED-Schlauches im Lieferumfang enthalten.
  Bei der RGB+W-Variante steht der LED-Schlauch ca. 3 mm gegenüber dem Profil vor.

  Für den Einsatz am Boden in privat genutzten Bereichen eignen sich nur die LED-Module mit wei.er Lichtfarbe
